Больничный лифт — технически отдельный класс подъёмного оборудования, который разработан под специфические задачи медицинских учреждений. Перевозка пациентов на каталках и кроватях, транспортировка операционных столов, оборудования реанимации, доставка медикаментов и биоматериалов — всё это предъявляет к лифту требования, принципиально отличающиеся от стандартного пассажирского или грузового.
Ошибки при выборе или монтаже больничного лифта обходятся дорого: несоответствие размеров кабины стандарту каталки, отсутствие режима приоритетного вызова, неподходящие материалы отделки — всё это означает отказ технадзора, переделку и задержку ввода объекта. В этой статье — исчерпывающий разбор норм, строительных требований, ключевых характеристик и этапов монтажа больничного лифта в Казахстане.
Чем больничный лифт отличается от обычного пассажирского
На первый взгляд больничный и пассажирский лифты выглядят похоже — обе конструкции перевозят людей. Но различия между ними носят принципиальный характер и закреплены в нормативных документах.
Главное отличие — габариты. Стандартная медицинская каталка занимает в длину 2 200–2 400 мм, плюс 400–500 мм — пространство для медперсонала у изголовья. Итого кабина должна иметь глубину не менее 2 700 мм. Ни один стандартный пассажирский лифт этому не соответствует.
| Параметр | Больничный лифт | Пассажирский лифт | Грузовой лифт |
| Грузоподъёмность | от 1 600 до 2 500 кг | от 400 до 1 000 кг | от 500 до 5 000 кг |
| Размер кабины (мин.) | 1 400 × 2 700 мм | 1 100 × 1 400 мм | 1 200 × 2 000 мм |
| Глубина кабины | не менее 2 700 мм | 1 200–2 100 мм | от 1 500 мм |
| Ширина дверного проёма | не менее 1 100 мм | 700–900 мм | 900–1 500 мм |
| Высота кабины | не менее 2 300 мм | 2 100–2 200 мм | от 2 000 мм |
| Перевозка персонала | Да — с пациентом | Да | Нет / ограничено |
| Скорость | до 1,0 м/с | до 2,5 м/с | до 0,5 м/с |
| Поручни в кабине | Обязательно (3 стены) | Не обязательно | Нет |
| Зеркало | Запрещено (инфекционный риск) | Допускается | Не применяется |
| Режим приоритета | Обязателен | Опционально | Нет |
| Материал стен кабины | Нерж. сталь / антибакт. | Любой декоративный | Крашеный металл |
| Применение | Больницы, клиники, хосписы | ЖК, офисы, ТРЦ | Склад, производство |
| Критическая ошибка при проектировании медучреждений — попытка заменить больничный лифт увеличенным пассажирским. Стандартный пассажирский лифт грузоподъёмностью 1 000 кг имеет глубину кабины 2 100 мм — каталка с пациентом и оборудованием в него физически не помещается. |
Нормативная база: какие документы регулируют больничные лифты
Больничные лифты в Казахстане регулируются несколькими уровнями документов — международными техническими регламентами, межгосударственными стандартами и национальными строительными нормами.
ТР ТС 011/2011 «Безопасность лифтов»
Основной обязательный документ для всех лифтов в зоне ЕАЭС, включая Казахстан. Устанавливает общие требования безопасности, в том числе для лифтов, предназначенных для перевозки лиц с ограниченными возможностями и больных на каталках. Требования к кабине больничного лифта выделены в отдельный раздел.
ГОСТ 22011-95 «Лифты пассажирские и грузовые»
Устанавливает строительные размеры шахт для различных типов лифтов, включая больничные. Таблицы из этого ГОСТа — исходные данные для проектировщиков при разработке строительного раздела.
СП 59.13330 «Доступность зданий для МГН»
Регулирует требования к лифтам в зданиях, посещаемых маломобильными группами населения, — включая медицинские учреждения. Устанавливает минимальные размеры кабины, ширину дверного проёма и требования к органам управления с учётом нужд людей на инвалидных колясках.
СанПиН РК для медицинских организаций
Санитарные нормы устанавливают требования к материалам отделки кабины (моющиеся, антибактериальные поверхности), запрет на зеркала, требования к вентиляции и уборке. Несоответствие санитарным нормам — отдельное основание для отказа в согласовании объекта.
Нормативные требования к больничному лифту: полная таблица
В таблице ниже собраны все ключевые требования к больничному лифту согласно действующей нормативной базе. Используйте как чек-лист при проектировании и приёмке.
| Требование | Норматив / значение |
| Нормативный документ | ТР ТС 011/2011 «Безопасность лифтов»; ГОСТ 22011-95; СП 59.13330 (доступность МГН); СанПиН РК для медучреждений |
| Минимальная грузоподъёмность | 1 600 кг (для кроватей и каталок стандарта WHO); допускается 2 000 кг для реанимационных блоков |
| Ширина дверного проёма | Не менее 1 100 мм — для свободного прохода каталки с оборудованием |
| Глубина кабины | Не менее 2 700 мм — для размещения кровати/каталки + персонал у изголовья |
| Поручни | Поручни на 3 стенах кабины (кроме дверной) на высоте 900 мм от пола |
| Материал отделки кабины | Нержавеющая сталь или антибактериальные панели; без пористых поверхностей |
| Зеркала в кабине | Не допускаются в больничных лифтах — риск психологического стресса для пациентов |
| Режим приоритетного вызова | Обязателен — лифт должен немедленно реагировать на вызов из операционной или реанимации |
| Пожарный режим | Лифт обязан иметь режим «Пожарная опасность» и «Эвакуация пожарных» |
| Аварийное освещение | Аккумуляторное аварийное освещение в кабине — не менее 1 часа автономии |
| Связь в кабине | Двусторонняя переговорная связь с диспетчерской — обязательна |
| Вентиляция кабины | Принудительная вентиляция или кондиционирование — особенно для лифтов в ОРиТ |
| Технадзор и освидетельствование | Обязательная регистрация + ежегодное техническое освидетельствование |
Размеры кабины и шахты больничного лифта
Правильные строительные размеры — основа всего. Занижение хотя бы одного параметра ведёт к невозможности нормальной эксплуатации или к отказу технадзора. Размеры определяются по ГОСТ 22011-95 и уточняются по габаритным чертежам выбранного оборудования.
Размеры кабины
- Ширина кабины: не менее 1 400 мм — для свободного прохода каталки с учётом поручней
- Глубина кабины: не менее 2 700 мм — обязательное требование для стандартной медицинской каталки
- Высота кабины: не менее 2 300 мм — с учётом внутривенных стоек и медицинского оборудования
- Ширина дверного проёма: не менее 1 100 мм — для прохода каталки с боковым оборудованием
Строительные размеры шахты
| Тип лифта | Кабина (Ш×Г), мм | Шахта (Ш×Г), мм | Приямок, мм | Overhead, мм |
| Больничный 1 600 кг | 1 400 × 2 700 | от 2 100 × 3 300 | 1 400 | 4 200 |
| Больничный 2 000 кг | 1 500 × 2 900 | от 2 200 × 3 500 | 1 400 | 4 200 |
| Больничный 2 500 кг | 1 700 × 2 900 | от 2 400 × 3 500 | 1 400 | 4 400 |
| Реанимационный (спец.) | 1 700 × 3 200 | от 2 400 × 3 800 | 1 500 | 4 400 |
| При проектировании новых медицинских объектов рекомендуется закладывать шахту с запасом под грузоподъёмность 2 000 кг — это обеспечивает возможность установки реанимационного оборудования на каталке и перевозки пациентов с аппаратами ИВЛ без ограничений. |
Требования к кабине больничного лифта: детальный разбор
Материалы отделки
Отделка кабины больничного лифта регулируется санитарными нормами — все поверхности должны быть пригодны для влажной уборки с применением дезинфицирующих средств. Стандартные решения:
- Нержавеющая сталь (зеркальная или матовая) — основной материал для стен кабины; не впитывает микроорганизмы, легко дезинфицируется
- Антибактериальные ламинированные панели — применяются в клиниках с повышенными требованиями по инфекционному контролю
- Пол: противоскользящий антистатический линолеум или нержавеющая сталь с насечкой
- Потолок: нержавеющая сталь или гигиенические панели; встроенное LED-освещение с защитой IP40 и выше
- Никаких пористых, труднодоступных для уборки материалов — ни ткань, ни пластик с текстурой
Поручни
Поручни — обязательный элемент кабины больничного лифта. Устанавливаются на трёх стенах (кроме дверной) на высоте 900 мм от уровня пола. Материал — нержавеющая сталь, диаметр 40 мм. Поручни должны выдерживать нагрузку не менее 150 кг и не иметь острых кромок.
Отсутствие зеркал
Зеркала в кабинах больничных лифтов запрещены. Причина — психологический стресс для пациента, находящегося в горизонтальном положении: вид себя со стороны в момент болезни или после операции усугубляет состояние. Этот запрет часто упускается при заказе оборудования у поставщиков, не специализирующихся на медицинских объектах.
Органы управления
- Кнопки управления: на двух уровнях — для стоящего человека (1 100–1 200 мм) и для пациента на каталке (400–600 мм от пола)
- Шрифт Брайля: на кнопках — требование доступности для МГН
- Кнопка «Стоп» и кнопка вызова диспетчера — обязательны и выделены цветом
- Подсветка нажатых кнопок: яркая, читаемая при искусственном освещении
- Голосовое сопровождение: объявление этажа — рекомендуется для объектов с незрячими пациентами
Вентиляция и микроклимат кабины
Для стандартных больничных лифтов достаточна принудительная вентиляция кабины с кратностью воздухообмена не менее 3 раз в час. Для лифтов, обслуживающих отделения реанимации и интенсивной терапии (ОРиТ) — рекомендуется установка кондиционирования или системы фильтрации воздуха HEPA, особенно при транспортировке иммунодефицитных пациентов.
Режимы работы больничного лифта: что обязательно
Режим приоритетного вызова
Ключевой функциональный режим больничного лифта — приоритетный вызов. При активации с определённого этажа (операционная, реанимация, приёмный покой) лифт немедленно прекращает выполнение текущих вызовов и направляется к приоритетной площадке. Время ожидания в критической ситуации имеет прямое значение для жизни пациента.
Приоритетный режим активируется ключом или специальной кнопкой с ограниченным доступом. Возможна интеграция с больничной системой управления (BMS).
Режим пожарной безопасности
- Режим «Пожарная опасность»: при срабатывании пожарной сигнализации лифт направляется на основной посадочный этаж и открывает двери
- Режим «Пожарный лифт»: для зданий выше 28 метров лифт должен обеспечивать эвакуацию пожарных подразделений с независимым управлением
- Аварийное опускание при отключении электроэнергии: кабина опускается на ближайший этаж и открывает двери
Режим обходного управления
Режим ручного управления из кабины — для перевозки тяжелобольных пациентов, когда медперсонал должен самостоятельно управлять движением без посторонних вызовов. Активируется ключом в кабине.
Аварийное освещение и связь
- Аккумуляторное аварийное освещение — автономная работа не менее 1 часа при отключении электросети
- Двусторонняя переговорная связь с диспетчерской — голосовая, непрерывная
- Кнопка аварийной сигнализации — с подтверждением о принятии вызова
| Для крупных медицинских комплексов (многопрофильные больницы, диагностические центры) рекомендуется предусмотреть не менее двух больничных лифтов на блок — основной и резервный. При выходе из строя единственного больничного лифта транспортировка тяжёлых пациентов становится невозможной. |
Особенности монтажа больничного лифта
Монтаж больничного лифта в медицинском учреждении — процесс, требующий особой организации. Лечебный процесс продолжается, что накладывает жёсткие ограничения на шум, вибрацию и допуск персонала в зоны монтажа.
Этап 1. Проектирование
- Разработка строительного раздела: шахта, приямок, машинное помещение (или MRL-исполнение)
- Согласование с главным архитектором и санитарной службой объекта
- Выбор производителя оборудования с сертификатами для медицинских объектов
- Разработка схемы прокладки кабельных трасс с учётом медицинского оборудования
- Планирование схемы работ, минимизирующей воздействие на лечебный процесс
Этап 2. Строительная подготовка
- Возведение шахты или подготовка существующего проёма под больничный формат
- Устройство приямка глубиной не менее 1 400 мм
- Подготовка посадочных площадок — ширина коридора перед дверями шахты должна быть не менее 1 800 мм для разворота каталки
- Прокладка силовых и сигнальных кабелей

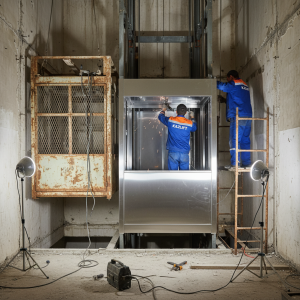

Этап 3. Монтаж оборудования
- Монтаж направляющих, буферов, натяжного устройства
- Установка лебёдки и шкафа управления
- Монтаж кабины: рама, стеновые панели из нержавеющей стали, пол, потолок с освещением
- Установка поручней, органов управления, переговорной связи
- Монтаж дверей с шириной проёма не менее 1 100 мм
Этап 4. Пусконаладка и освидетельствование
- Настройка режимов: приоритетный вызов, пожарный режим, ручное управление
- Проверка точности остановки — отклонение не более ±10 мм
- Испытание ловителей и ограничителя скорости
- Проверка аварийного освещения и переговорной связи
- Техническое освидетельствование органами технадзора РК
- Регистрация лифта и получение разрешения на эксплуатацию
| Монтаж больничного лифта в действующем медучреждении требует разработки плана организации работ совместно с руководством объекта. Шумные работы (резка металла, перфорация) переносятся на ночное время или выходные. Пыль от строительных работ недопустима в чистых зонах — операционных, реанимации, перевязочных. |
Техническое обслуживание больничного лифта: регламент и периодичность
Больничный лифт эксплуатируется в круглосуточном режиме с высокой интенсивностью. Это предъявляет повышенные требования к регулярности и полноте технического обслуживания.
Ежемесячное ТО
- Осмотр и смазка направляющих и ходовых башмаков
- Проверка работы дверей: скорость, усилие, фотозащита
- Проверка переговорной связи и аварийного освещения
- Контроль точности остановки на всех этажах
Квартальное ТО
- Осмотр кабины: состояние отделки, поручней, напольного покрытия
- Проверка режимов: приоритетный вызов, пожарный режим, аварийное опускание
- Проверка шкафа управления: состояние контакторов, реле, клеммных соединений
- Измерение сопротивления изоляции кабельных цепей
Годовое ТО и освидетельствование
- Полная ревизия лебёдки: подшипники, смазка редуктора, тормозная система
- Проверка и испытание ловителей под нагрузкой
- Испытание ограничителя скорости

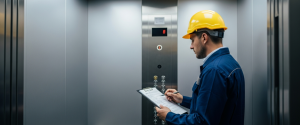

- Техническое освидетельствование органами технадзора РК — обязательно ежегодно
- Оформление акта о техническом состоянии лифта
| Планируете установку больничного лифта? ЛифтСпецСтрой выполняет проектирование, поставку и монтаж больничных лифтов под ключ. Знаем требования технадзора РК и сопровождаем регистрацию оборудования. +7 775 028 97 85 | +7 701 241 48 66 | too.lss.ltd@gmail.com г. Актау, ж/м Жалын 483/4 | liftspecstroy.kz |
FAQ: часто задаваемые вопросы о больничных лифтах
Какая минимальная грузоподъёмность у больничного лифта?
Минимальная грузоподъёмность больничного лифта — 1 600 кг. Этот показатель определяется весом каталки с пациентом (около 150–200 кг), медицинским оборудованием (капельницы, мониторы, ИВЛ — до 200–300 кг) и медицинским персоналом (2–3 человека, 200–250 кг). Для реанимационных блоков и хирургических отделений рекомендуется грузоподъёмность 2 000 кг.
Можно ли использовать обычный пассажирский лифт в больнице?
Нет. Стандартный пассажирский лифт не соответствует требованиям для перевозки пациентов на каталках: глубина кабины (как правило, 1 400–2 100 мм) недостаточна для стандартной медицинской каталки длиной 2 200–2 400 мм. Кроме того, пассажирский лифт не имеет режима приоритетного вызова, антибактериальной отделки и поручней по трём стенам — всё это обязательные требования для медицинского объекта.
Сколько больничных лифтов нужно в клинике?
Количество лифтов определяется расчётом пассажиропотока и спецификой объекта. Для стационара на 100–200 коек, как правило, достаточно одного больничного лифта плюс один пассажирский. Для крупных многопрофильных больниц (300+ коек) — не менее двух больничных лифтов в каждом лечебном корпусе. Также необходимо разделение потоков: грязное бельё и отходы — отдельный лифт или отдельный режим работы.
Нужно ли машинное помещение для больничного лифта?
Не обязательно. Современные больничные лифты выпускаются в исполнении MRL (Machine Room Less) — лебёдка размещается в верхней части шахты. Это удобно при реконструкции или ограниченном пространстве. Однако требования к верхнему строительному размеру (overhead) при MRL-исполнении выше — этот параметр нужно учесть на стадии проектирования.
Как часто нужно проходить техническое освидетельствование больничного лифта?
Техническое освидетельствование больничного лифта проводится ежегодно — в обязательном порядке, органами технадзора РК. Кроме того, внеочередное освидетельствование проводится после любого ремонта с заменой несущих элементов, после длительного простоя (более 12 месяцев), а также при смене эксплуатирующей организации. Без действующего освидетельствования эксплуатация лифта запрещена.
